山西管桩的吊运及堆放一、管桩吊运
管桩出厂前应做出厂检查，其规格、批号、制作日期应符合所属的验收批号内容。在吊运过程中轻吊轻放，避免剧烈碰撞。单节管桩可用吊钩钩住管桩两端内壁直接进行水平起吊。
运至施工现场时按有关规定要求进行检查验收，决不能使用质里不合格及在吊运过程中产生裂缝的管桩。

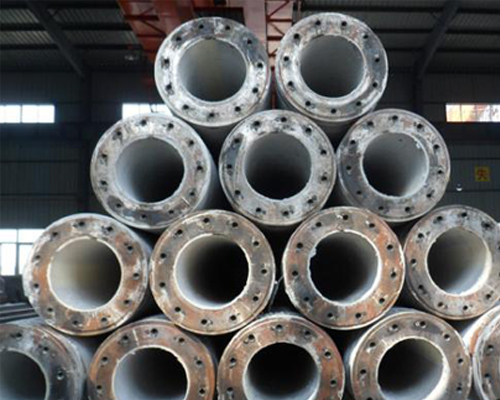

二、管桩堆放
堆放场地应选择平整坚实的地方，堆放时按不同规格、长度及施工流水顺序分别堆放。当场地条件许可时，单层堆放:叠层堆放时:外径为500vm的管桩不超过4层，外径为400m的管桩不超过5层。
叠层堆放时，在垂直于管桩长度方向的地面上设置2道垫木，垫木分别位于距桩端0.2倍桩长处:底层外缘的桩应在垫木处用木楔塞紧以防滚动。
垫木选用耐压的长木枋或枕木，不用有棱角的金属构件替代。三、取桩
管桩叠层堆放超过2层时，应用吊机取桩，决不能拖拉取桩。叠层堆放的管桩不超过2层时，可拖拉取桩:当为2层时，桩的拖地端要用废轮胎等弹性材料保护。
本工程采用走管式打桩机打桩，桩机拖拉取桩时，拉桩的钢丝绳要通过设在桩架底盘的导向滑轮。
1、打桩机具
打桩机的桩架要具有足够的强度、刚度和稳定性，并应与所挂柴油锤相匹配。柴油锤选用筒式柴油锤。
桩帽及垫层的设置，桩帽应有足够的强度、刚度和耐打性。桩帽做成圆简型，套桩头用的筒体深度为350mm， 内径应比管桩外径大30mmo 打桩时桩帽与桩头之间应设置弹性衬垫。衬垫采用麻硬纸板、水泥纸袋、胶合板等材料制作，衬垫厚度应均匀且透击压实后的厚度不小于120m:在打桩期间应经常检查，及时更换或补充。桩帽和桩锤之间应用竖绞硬木或盘圆层叠的钢丝绳作“锤垫”，其厚度约为200m左右。
送桩器做成圆简形，并应有足够的强度、刚度和耐打性。送桩器长度应满足送桩深度的要求。送桩器上下两端面应平整，且与送桩器中心轴线相垂直。送桩器下端面应开孔，使管桩内腔与外界连通o送桩器应与管桩匹配o套筒式送桩器下端的套筒深度为250~350mmn,内径比管桩外径大20~30mm,插销式送桩器下端的插销长度为200~300mm，外径应比管桩内径小20~ 30m。对于内孔存有余浆的管桩，不采用插销式送桩器。
送桩作业时，送桩器与管桩桩头之间应设置1-2层麻袋硬纸板作衬垫。
施工现场应配备电焊机、气割工具、索具、撬棍、钢丝刷、锯桩器等施工用具;每台打桩机尚应配备-把长条水准尺，可随时量测桩身的垂直度。
2、管桩的施打
打桩前应完成下列准备工作:认真检查打桩设备各部分的性能，以保证正常运作;除按规程检查所用桩身质量外，尚应检查产品的生产日期和蒸养方式，常压蒸养的PC桩应不小于28d的龄期方可施打;根据施I图绘制整个工程的桩位编号图;由专职测量人员分批或全部测定标出场地上的桩位，其偏差不得大于20m;在桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩的人土深度及记录每米沉桩锤击数。.
本工程为多层建筑群，桩在平面布置上为单桩台、二桩台、三桩台。无群桩台施工。各标段施打顺序如下:
标段:计划采用4台桩机。以(Y)轴及伸缩为界，采用自中间往边施打顺序。桩机I施工区段: (1/D)~ (3/Y)X (1)~ (2/7)及; (I)~ (W)X (1)~ (2/7)，桩机II施工区段(W)~ (1/R)X (1)~ (2/7);桩机I施工区段: (1/R)~ (G)X (1)~ (2/7)。桩机IV施工区段: (A)~ (G)X(1)~(2/7)。施打走向:
桩机I :从(1/Y)X (2/7) 轴开始，沿(1/Y)至(3/Y)及(D)至(WI)方向(短方向)施打，依次向前按(2/7)至(1)轴方向行进。
桩机II :从(W)X (2/7)轴开始，沿(WI)至(1/R)方向(短方向)施打，依次向前按(2/7)至(1)轴方向行进。
桩机II:从(R)X (2/7)轴开始，沿(R)至(G)方向(短方向)施打，依次向前按(2/7)至(1)轴方向行进。
桩机IV :从(G)X (2/7)轴开始，沿(G)至(A)方向(短方向)施打，依次向前按(2/7)至(1)轴方向行进。
施打顺序具体详见下图中“标段打桩顺序示意图”。
第二标段:计划采用3台桩机，以变形缝及三排教学楼为界。桩机I施工区段:垃圾房、电房、(1-F)~(1-A)轴X (1-1)~ (1-17);桩机II施工区段:(4-M)~(1-&)、(2-C)~(2-4)，即连廊部分及2栋教学楼位置;桩机II施工区段: (3-1)X (1-17)X (3-K)X (3-B)即3栋教学楼位置。
施打走向:
桩机1 : 从(1-1)X(1/F)开始，沿(1-F)~(1-A)方向施打，依次向前按(1-1)~ (1-17)方向整体推进。
桩机II :从(4-M)X (4-4)开始先施打弧形连廊，再整体沿(2-1)~ (2-16)方向推进。.桩机II:从(3-1)X (4-4)开始，沿(3-K)~ (3-B)方向施打，依次向(3-1)~ (3-17)方向推进。施打顺序具体详见下图中“第二标段打桩顺序示意图”。
第三标段:计划采用3台桩机，以各单体建筑物为界划分施工范围，桩机1施工实验楼;桩机II施工图书馆;桩机II施工科技楼。
施打走向:
桩机I :从(K)X (27)开始，沿(K)~ (A)短方向行走，依次沿(27)~ (1)轴方向整体推进。
桩机II:从G)X (1)轴开始，沿(1)~ (7)轴方向行走，依次沿(G)~ (&)轴方向整体推进。
桩机II:从(15)X (G)轴开始，沿(G)~ (J)轴方向行走，依次沿(15)~ (1)轴方向整体推进。
施打顺序具体详见下图中“第三标段打桩顺序示意图”。第四标段:
计划采用3台桩机，采用是间往两边施打顺序。桩机I施工体育家人防地下室;桩机II施工游泳池;桩机II施工行政楼。
施打走向:
桩机1 :从(H)X(1)轴开始，沿(1)~ (14)方向行走，依次沿(H)~ (&)轴方向整体推进。
桩机II :从J)X (1)轴开始，沿(1)~ (14)轴方向行走，依次沿(J) ~ (U)轴方向整体推进。
桩机II:先从(F)X (1)轴开始，沿(1)~ (3)轴方向行走，依次沿(1)~ (9)轴方向，先施工宪行政楼办公区桩，待大会议室半地下室土方开挖，护坡完成后再施工半地下室桩。半地下室部分自(9)X (C)轴开始，依次沿(2- A)~(2-F)推进。
施打顺序具体详见下图中“第四标段打桩顺序示意图”。
本工程施工均在现有地面施打，施打应符合下列规定:节起吊就位插人地面时的垂直度偏差不得大于0.5%， 并用长条水准尺或其它测量仪器校正:必要时，可拔出重插;施打过程中，桩锤、桩幅和桩身的中心线应重合;当桩身倾斜率超过0. 8%时，应找出原因并设法纠正:当桩尖进入硬土层后，决不能用移动桩架等强行回扳的方法纠偏;在较厚的粘土、粉质粘土层中施打，不采用大流水打桩施工法，而是每根桩一次性连续打到底，尽里减少中间休歇时间，且尽可能避免在接近设计深度时进行接桩;打桩时应由专职记录员及时准确地填写施工记录表，并经当班监理人员(或建设单位代表)验证签名后方可作为有效施工记录。
焊接接桩应符合现行行业标准《建筑钢结构焊接规程》的有关规定外，尚应符合下列规定:当管桩待要接长时，其入土部分桩段的桩头宜高出地面0.5~ 1. 0m;下节桩的桩头处宜设导向箍以方便上节桩就位。接桩时上下节桩段应保持顺直，错位偏差不宜大于2mum;管桩对接前，上下端板表面用铁刷子清刷干净，坡口处应刷至露出金属光泽;焊接时宜先在坡口圆周上对称点悍4一6点，待上下桩节固定后拆除导向箍再分层施焊，施焊宜由两个焊工对称进行;焊接层数不得少于二层，内层焊渣要清理干净后方能施焊外一层:焊缝应饱满连续。焊好的桩接头应自然冷却后才可继续锤击，自然冷却时不宜少于8min:决不能用水冷却或焊好即打。
遇下列情况之一应暂停打桩，并及时与设计、监理等有人员研究处理:(1)贯入度突变。
(2)桩头混凝土剥落、破碎。(3)桩身突然倾斜、跑位。
(4)地面明显隆起、邻桩上浮或位移过大。
本工程为多层建筑群，桩在平面布置上为单桩台、二桩台、三桩台。无群桩台施工，桩承台间距大，-般不出现此情况。
(5)总锤击数超过规程和设计规定值。(6)桩身回弹曲线不规则o.本工程收锤标准根据下列原则:1)桩端进入持力层深度;(2)贯入度确定;
(3)PDA动测。确定要求桩端进入强风化岩中500mm，建议后三阵，每阵10击，贯入度为20mm;后-米锤击数不大于250击，终贯入度及允许承载力通过试桩确定。
本工程设计要求收锤标准应根据打桩设备情况，会同设计人员通过现场试打桩并结合PDA动测来确定。
送桩应符合下列规定:送桩深度不宜大于2.0m;当桩顶打至接近地面需要送桩时，应测出桩的垂直度并检查桩项质量，合格后立即送桩;送桩的后贯入度应参考同一条件的桩不送桩时的后贯入度予以修正。
打桩的后贯入度应在下列条件下测量:桩头完好无损;柴油锤跳动正常;桩锤、桩帽、送桩器及桩身中心线重合:桩帽衬垫厚度等正常:打桩结束前立即测定。
测量后贯入度时，宜用收锤回弹曲线测绘纸先测绘出管桩的回弹曲线，再从回弹曲线。上里出贯入度。测绘结果应附在同一桩号的管桩施工记录表上。
桩打好后桩头高出地面的部分应小心保护，决不能施工机械碰撞或将桩头用作拉锚点:送桩的孔洞，应立即回填或做好覆盖。
当打桩的贯入度已达到要求，而桩的入土深度接近设计要求时，即可进行控制。一般要求后二次十锤的平均贯入度不大于设计规定的数值，或以桩尖入土深度来控制其符合设计要求;振动法沉桩是以后三次振动(加压)，每次10min或5min,测出每分钟的平均贯入度，以不大于设计规定的数值为合格。后填好打桩施工记录，即可移机到新桩位。
